轴承基础知识
发布时间:2019-08-14 08:59:57| 浏览次数:

轴承内部结构

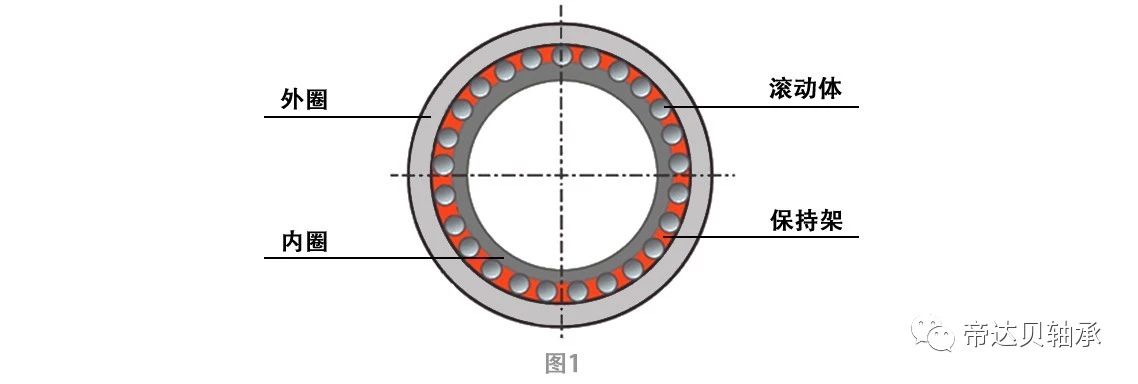

  • 轴承内部一般由内圈、外圈、滚动体和保持架组成 —— 通常称为四大件,如下图1;

  • 对于密封轴承,再加上润滑剂和密封圈(或防尘盖)—— 又称六大件。


 轴承工作状况

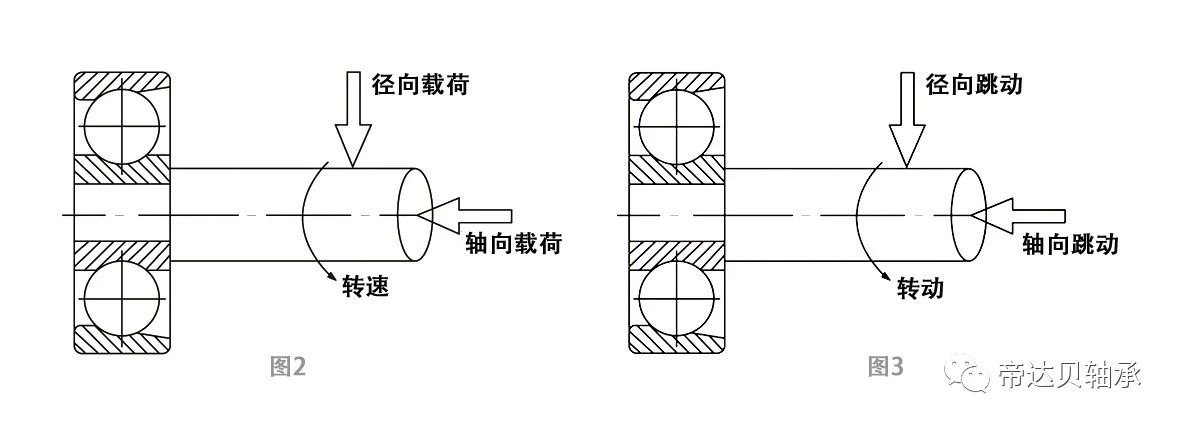

  • 轴承在工作(按一定的转速转动)时,具有承受径向载荷或轴向载荷的能力,如下图2;

  • 轴承按一定的转速转动时,会产生径向跳动或轴向跳动,如下图3。


  • 根据轴承使用的工作状况来选用不同类型的轴承,才能更好的发挥轴承的功能,并延长轴承的使用寿命。选用轴承需考虑的因素有:径向载荷、轴向载荷、转速要求、径向跳动、轴向跳动、工作温度、噪音要求、润滑状况。

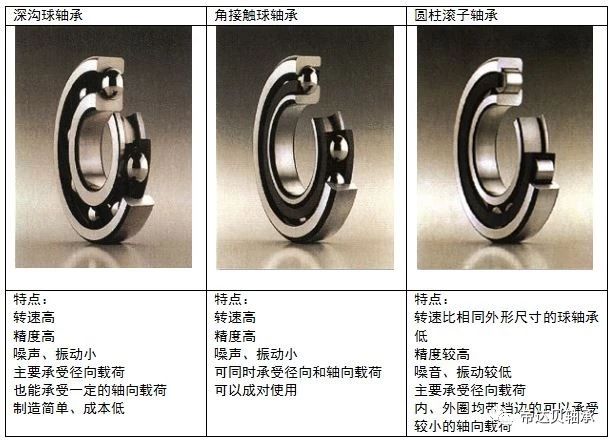

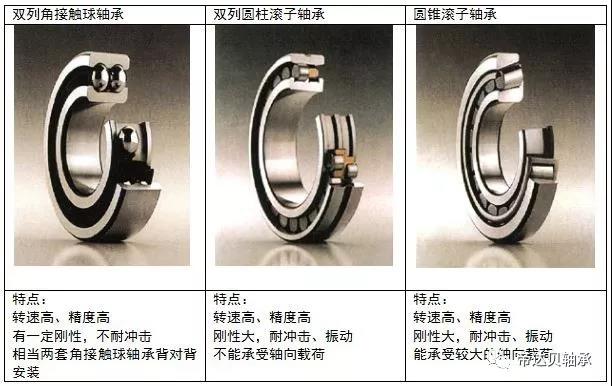

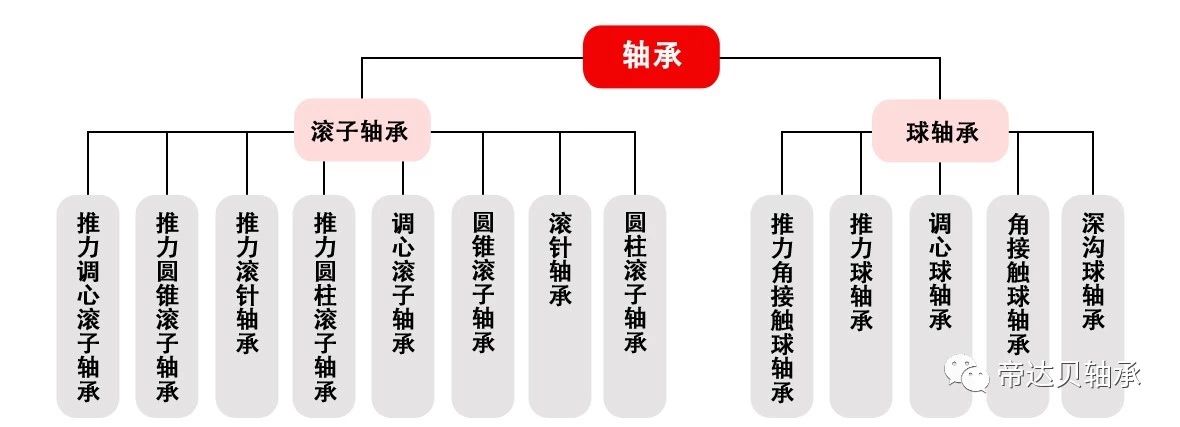

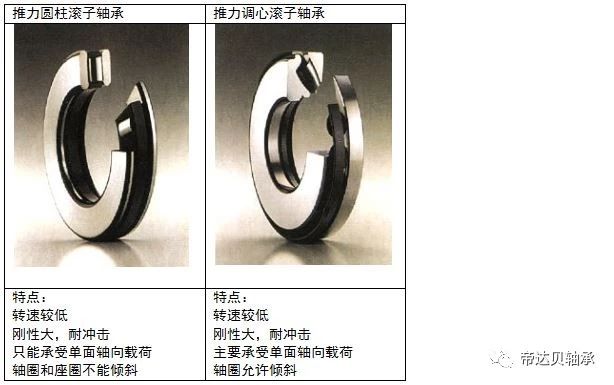

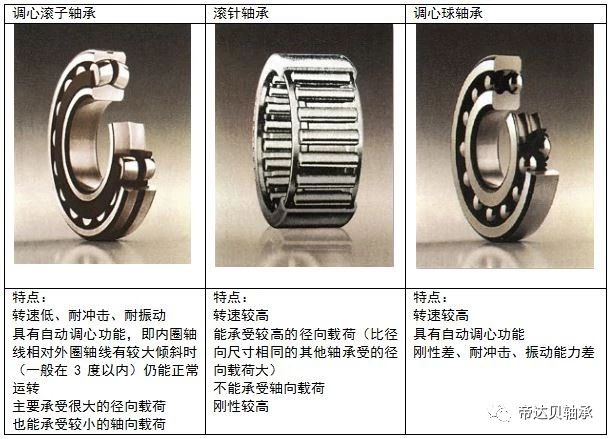

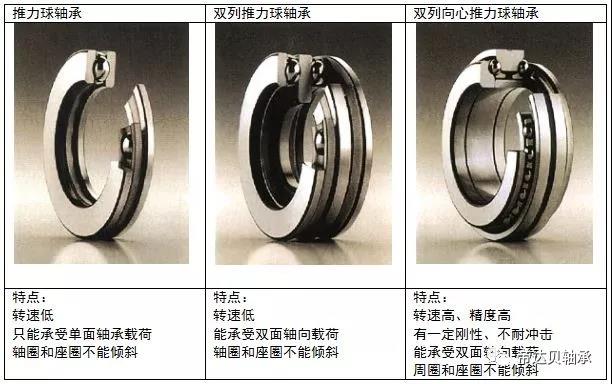

 轴承分类

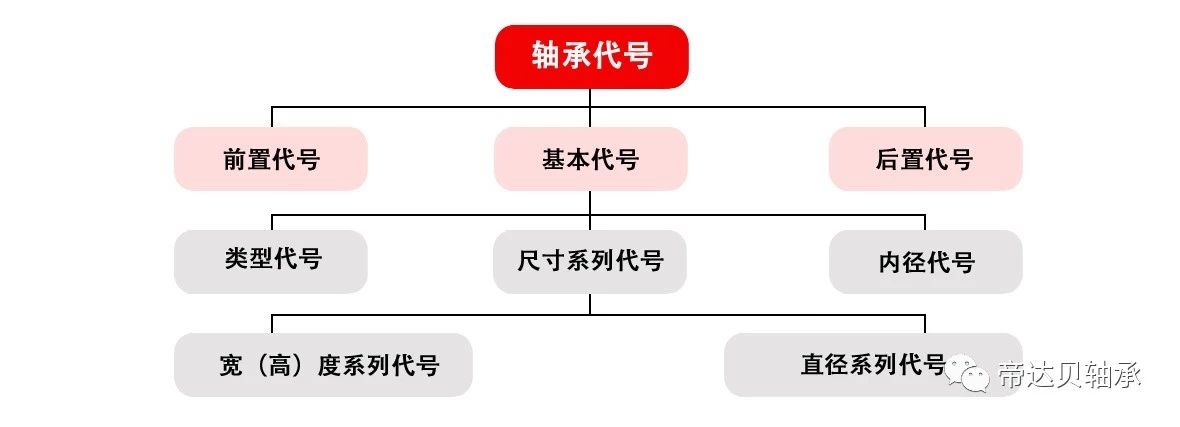

轴承代号


  • 基本代号

基本代号:表示轴承的基本类型、结构与尺寸,是轴承代号的基础。

基本代号由类型代号、尺寸系列代号和内径代号三部分组成。

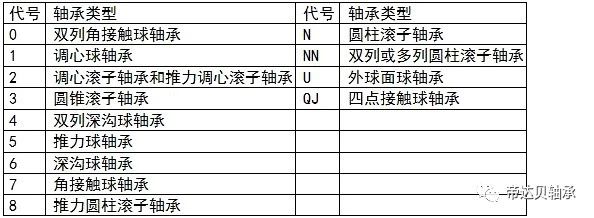

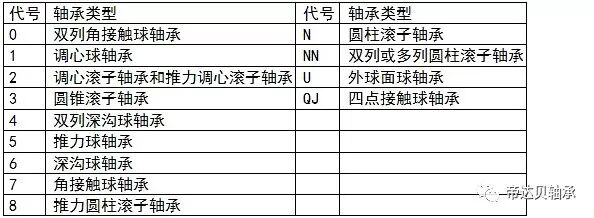

1. 类型代号

用阿拉伯数字(以下简称数字)或大写拉丁字母(以下简称字母)表示。

2. 尺寸系列代号

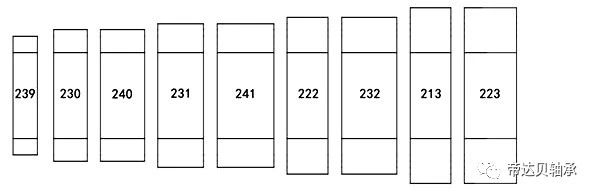

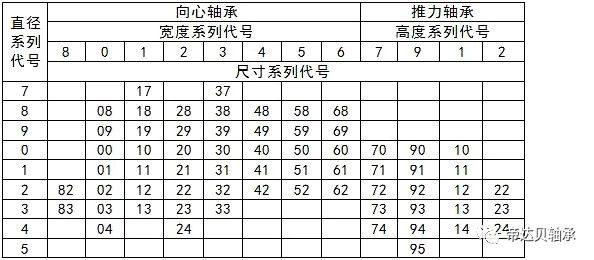

尺寸系列代号:由轴承的宽(高)度系列代号和直径系列代号组成,用数字表示。


型代号+尺寸系列代号


3. 内径代号

内径代号:表示轴承公称内径尺寸大小,用数字表示。
