轴承的安装与维护(第二期)
发布时间:2019-08-14 09:01:12| 浏览次数:

2、锥孔轴承的安装与拆卸(下)


锥孔轴承安装时的游隙调整、测量

  • 锥孔轴承的过盈量取决于轴承在锥形轴颈或锥形套上推入距离的长短。

  • 推入量的大小决定了游隙的减少量。

  • 安装之前必须首先测量轴承的初始径向游隙。

  • 边推入边测量两列的径向游隙,达到要求的游隙及理想的过盈配合为止。

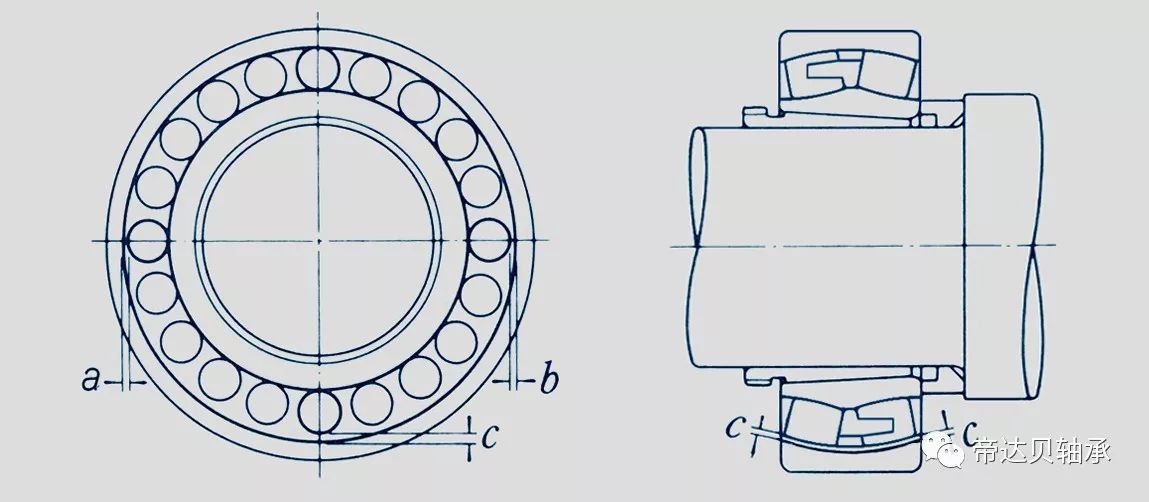

  • 对于大尺寸轴承,安装到轴上时,由于自重,外圈可能会发生椭圆变形,如在变了形的轴承最下部测量游隙,测得的数据会大于实际游隙,用这个错误的游隙会造成过盈量过大,亦即所剩游隙过小。因此,如下图所示,把水平方向的横向位置二处游隙a、b和最下部的游隙c的总和的一半作为游隙最好。测量游隙时要将外圈摆正。

  • 微信图片201901.jpg


  紧定套和退卸套的其他技术要求

  • 紧定套和退卸套的材料一般采用优质碳素结构钢制造(42CrMo,调质硬度:HB220-250),亦可采用能满足性能要求的其他材料。

  • 锥形衬套材料的抗拉强度不应低于412MPa,屈服强度不应低于250MPa.

  • 锥形衬套的内径、圆锥直径的公差及圆锥表面的径向跳动、粗糙度、表面质量应符合GB/T9160.1-2006。

  • 锥形衬套的普通螺纹按GB/T2516-2003规定的公差带6g,梯形螺纹按GB/T5796.4-2005规定的公差带7e。

  • 锥形衬套的检验方法按GB/T9160.1-2006。

  • 锁紧螺母和锁紧装置的材料、尺寸及公差等技术要求按GB/T9160.2-2006。

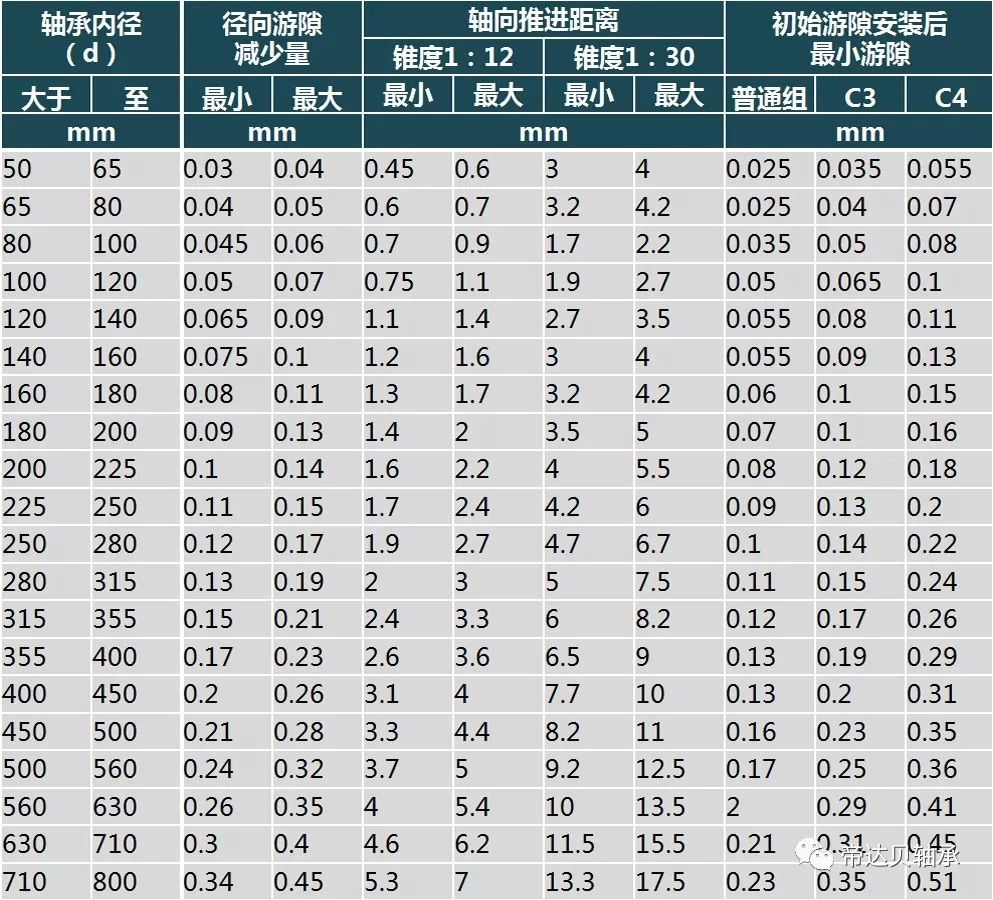

  推荐的径向游隙减少量参考值
